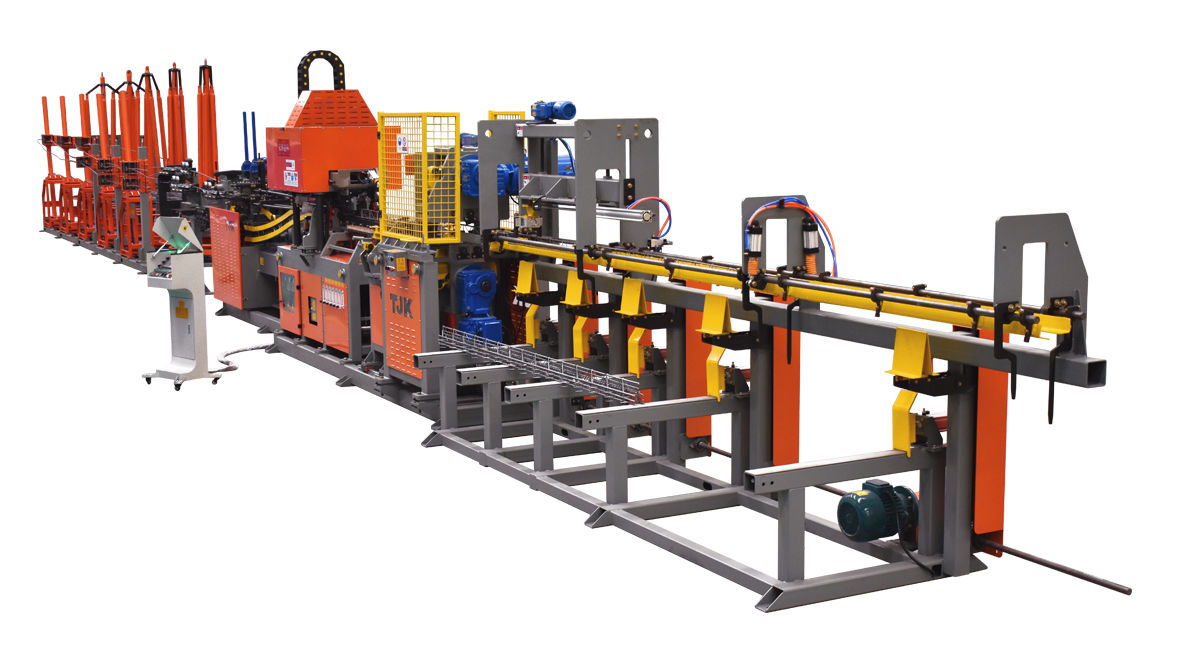

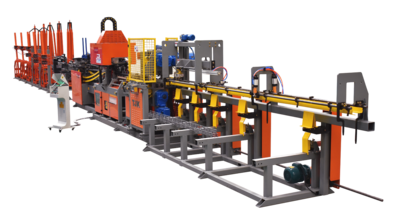

SJL300T-18

数控全自动钢筋桁架焊接生产线SJL300T-18是在原有桁架设备基础上，经过生产实践同时又结合国外新的桁架技术进行了全面的技术改进和升级的通用型设备，高精度PLC控制，率设计、生产速度快，高耐用性设计，具有数据库，可一定范围节距调整。生产线拥有多项发明专利。使用领域主要包括外化的钢筋加工的商品配送、住宅产业化、楼房建筑、桥梁、机场、高速公路及核电站等。

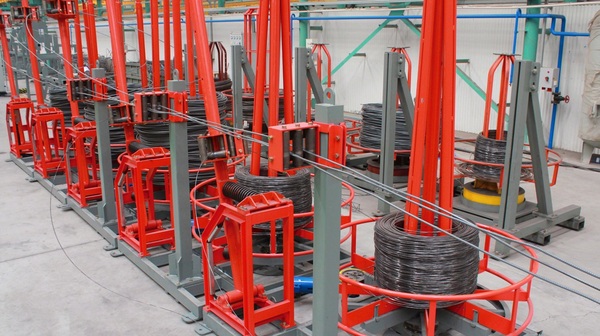

主动式防放线装置：通过增加动力使钢筋放线盘由被动旋转变为主动放线，适合各种盘螺钢筋原材料放线。同时也可减轻桁架步进装置压力，提升步进精度。

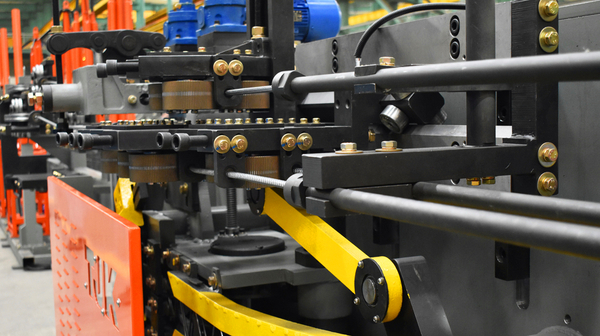

桁架扭曲变形调整装置：通过施加外力控制钢筋扭转变形，改变钢筋变形方向解决桁架扭曲变形，保证良好的直线度。
桁架新型步进装置：通过使用机械压紧和单向离合器技术，能够消除步进过程中由于夹紧和松开导致的时间浪费及步进长度影响，步进速度快、精度高。 钢筋桁架生产线的桁架步进节距调节技术：能够解决桁架步进节距调节需要手动调整，并且需要依赖一定操作经验的问题。可以根据设定值在一定范围内自动调节，方便快捷，操作简单。

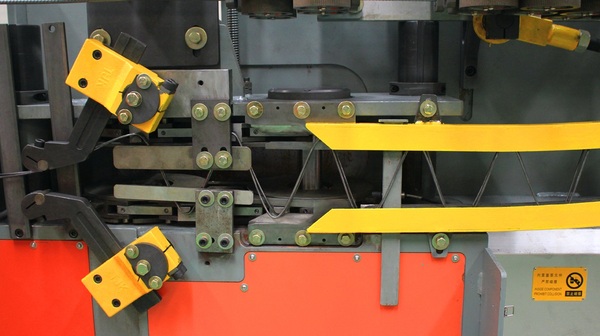

机械摆杆式侧筋成型机构：采用了曲柄连杆及齿轮传动，带动两个摆杆同时摆动，完成两根侧筋同时折弯成型及输送工作，能够方便的调节桁架侧筋折弯节距及高度，节距均匀一致，成型速度快。

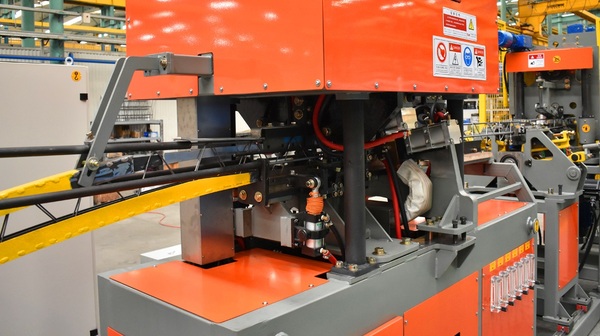

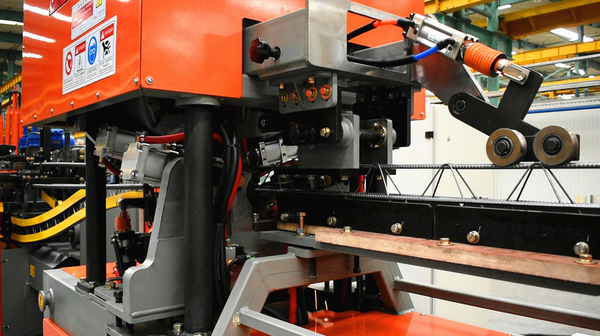

焊接机构：**的两点式电阻点焊焊接方式使装机功率比同类设备降低50%以上，能量利用率高，焊接速度快。开放式焊接机构，维修方便，调整简单。
桁架侧弯调整装置：通过控制桁架侧弯变形，实现良好的桁架直线度。

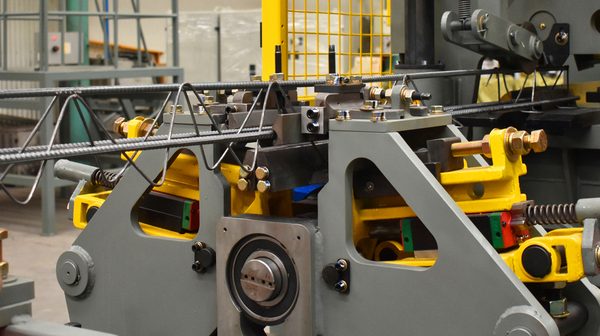

凸轮式底脚折弯机构：通过凸轮旋转驱动配合角度和间距可调式折弯模具进行折脚成型，平整度和折脚一致性好，效率高。

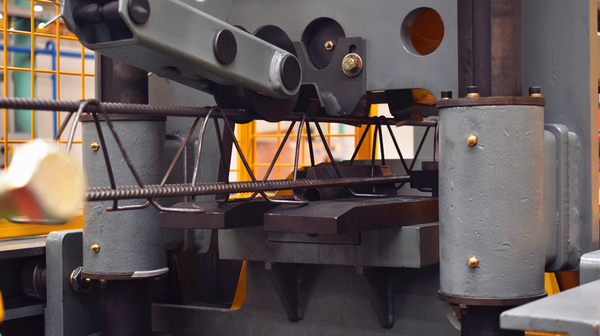

机械式剪切机构：采用机械式剪切方式，在上下剪切装置上分别安装由马达驱动的曲柄驱动机构、由曲柄连杆连接曲柄与剪切臂，通过曲柄旋转带动剪切臂摆动完成剪切动作。剪切冲击力小，刀口调整方便，无液压系统高昂的使用成本投入，无液压油渗漏等导致的环境污染风险。

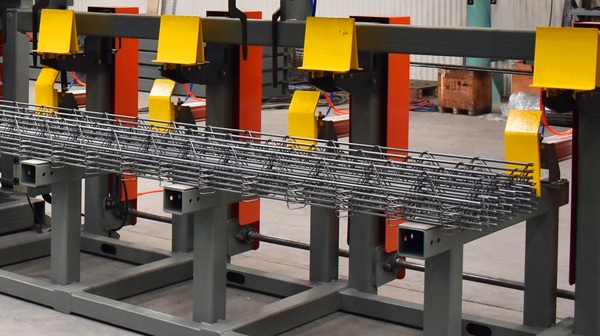

自动码垛式集料装置：钢筋桁架成品可按设定数据自动收集码垛，节约2名操作工人。
